kaikille autoinsinööreille tai johdinsarjan valmistajille ISO 19642 on korkeajännitekaapeloinnin 'Raamattu'. Alan siirtyessä kohti 800 V ja 1 000 V arkkitehtuuria vuonna 2026, tämän moniosaisen standardin vivahteiden ymmärtäminen on ratkaisevan tärkeää ajoneuvojen turvallisuuden varmistamiseksi ja tiukkojen OEM-tarkastusten läpäisemiseksi. Toisin kuin vanhemmat standardit, jotka olivat vain mukautuksia pienjännitejohtojen teknisistä tiedoista, ISO 19642 rakennettiin erityisesti sähköajoneuvojen (EV) ainutlaatuisiin vaatimuksiin keskittyen lämpöstabiilisuuteen, dielektriseen lujuuteen ja kemialliseen kestävyyteen.
ISO 19642 on jaettu useisiin osiin jänniteluokan ja johdinmateriaalin perusteella. Kun hankit sähköajoneuvojen suurjännitekaapeleita , sinun on määritettävä tarkka osa standardista, jota sovelletaan voimansiirtosi suunnitteluun.
ISO 19642-5: Vaatimukset perusseinämäisille kuparijohtimille (600 V AC / 900 V DC - 1000 V AC / 1500 V DC).
ISO 19642-7: Vaatimukset perusseinämäisille alumiinijohtimille painon vähentämiseen keskittyen.
ISO 19642-9: Keskitytään suojattuihin kaapeleihin , jotka ovat pakollisia EMI/EMC-yhteensopivuuden kannalta suuritehoisissa käyttöyksiköissä.
Jotta kaapeli olisi ISO 19642 -standardin mukainen, sen on läpäistävä 'stressitestit'. Koska nämä kaapelit kuljettavat tarpeeksi energiaa aiheuttamaan tappavan valokaaren, eristyksen dielektrinen kestävyysjännite testataan..
1000 V nimelliskaapelin on tyypillisesti kestettävä kipinätesti 5 kV - 8 kV AC ilman rikkoutumista. Eristeen paksuus ja materiaalitiheys on tiukasti säännelty, jotta vältetään 'neulanreiät', jotka voisivat johtaa katastrofaaliseen suurjänniteeristysvikaan.
ISO 19642 käyttää 'Class'-järjestelmää lämpötilarajojen määrittämiseen. Vuonna 2026 D-luokista (125 °C) ja E-luokista (150 °C) on tullut alan vertailuarvot akku-invertteriliitännöissä.
Luokka |
Max käyttölämpötila |
Yleinen eristysmateriaali |
Ensisijainen sovellus |
Luokka C |
100 °C |
PVC (harvoin käytetty HV:ssä) |
Pienitehoiset apujärjestelmät |
Luokka D |
125 °C |
XLPE / TPE |
Vakio akku-invertteri |
Luokka E |
150 °C |
Edistyksellinen XLPE |
Tehokkaat käyttöyksiköt |
Luokka H |
200°C |
Silikoni kumi |
Moottorin johdot / Pikalataus |

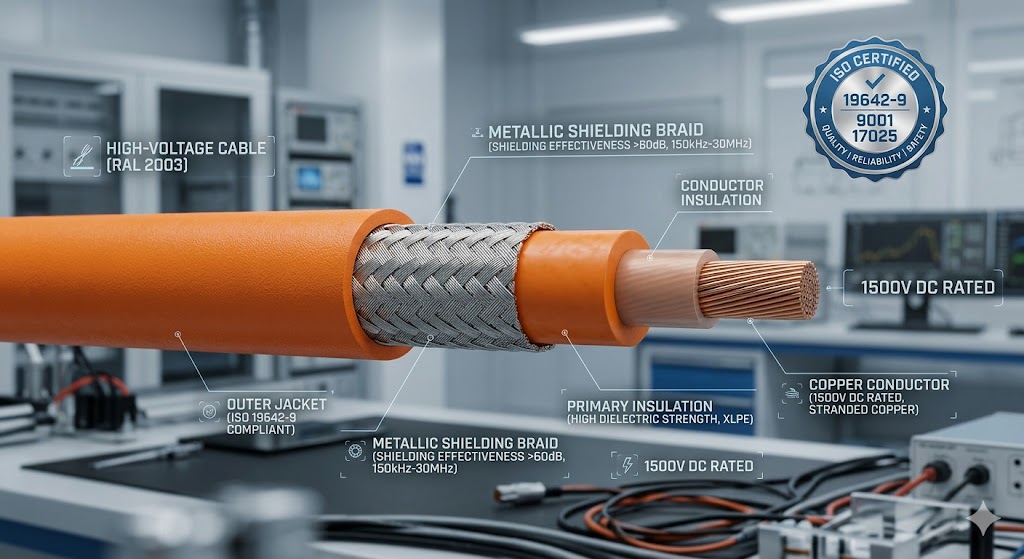

Korkeajännitekaapelit toimivat sähkömagneettisten häiriöiden (EMI) antenneina . ISO 19642-9 määrittelee 'siirtoimpedanssin' testauksen.
Suojarakenne: Yleensä tinattua kuparipunosta ja alumiinifoliota.
Peittoalue: Vähintään 85-95 % optinen peitto vaaditaan tyypillisesti herkkien pienjänniteanturien ja CAN-väylän tietoliikennelinjojen suojaamiseksi sähköiseltä kohinalta.
ISO 19642:n tärkein vaatimus on autojen nesteiden kestävyys. Jos kaapelin vaippa ei ole yhteensopiva, altistuminen automaattivaihteistonesteelle (ATF) tai akun jäähdytysnesteelle aiheuttaa eristeen turpoamisen ja halkeilun.
Pro-Vinkki: Muun kuin ISO 19642 -yhteensopivan kaapelin käyttö öljyjäähdytteisessä moottoriympäristössä on suurin syy eristysvirheisiin . Tarkista aina 'nesteenkestävyys'-testitiedot toimittajan teknisistä tiedoista ennen kuin viimeistelet Korkeajännitejohtosarjaratkaisu.
Testiparametri |
ISO 19642 -vaatimus |
Epäonnistumisen seuraus |
Kylmä mutka |
Ei halkeamia -40°C:ssa |
Eristys rikkoutuu talvisessa ilmastossa |
Palonsuojaus |
VW-1 (itsesammuva) |
Tuli levisi nopeasti akkupakkaukseen |
Kulutuskestävyys |
Korkea (ISO 14572 -yhteensopiva) |
Oikosulku rungon läpihankauksen vuoksi |
Jännitteen luokitus |
1000V AC / 1500V DC |
Tappava alustan sähköistys |
Q1: Voinko käyttää ISO 6722 -kaapeleita suurjännitejärjestelmissä?
V: Yleensä ei. ISO 6722 on suunniteltu 60 V järjestelmille. ISO 19642 luotiin erityisesti käsittelemään 600 V+ järjestelmien korkeampia turvamarginaaleja, paksumpaa eristystä ja suojausvaatimuksia.
Q2: Miksi kaapelin vaippa on aina oranssi?
V: ISO 19642:n ja kansainvälisten turvallisuusstandardien mukaan ulkovaipan on oltava oranssi (RAL 2003) . Tämä on kriittinen turvaominaisuus, joka varoittaa ensiapuhenkilöitä ja teknikkoja tappavista jännitteistä.
Q3: Mitä hyötyä alumiinista (osa 7) on kupariin (osa 5) verrattuna?
V: Alumiini jopa 40 % säästää painoa , mikä lisää suoraan ajoneuvon kantamaa. Se vaatii kuitenkin erikoistunutta ultraäänihitsausta tai kitkasekoitushitsausta luotettavien päätteiden saamiseksi hapettumisen estämiseksi.
Johtopäätös
n noudattaminen ISO 19642: on ainoa tapa varmistaa, että sähköautosi suurjännitevirtakaapelit sopivat vuoden 2026 automarkkinoille. Valitsemalla oikean lämpötilaluokan ja varmistamalla vankan suojauksen tehokkuuden pienennät eristysvikojen ja lämmön karkaamisen riskiä. Pyydä aina sertifioitu testiraportti kaapelin valmistajalta varmistaaksesi täydellisen vaatimustenmukaisuuden ajoneuvon sertifioinnin aikana.
