Panduan Penting 2026: Memahami Standar ISO 19642 untuk Kabel Tegangan Tinggi Otomotif

Bagi insinyur otomotif atau produsen wire harness, ISO 19642 adalah 'Alkitab' untuk pemasangan kabel tegangan tinggi. Saat industri mendorong arsitektur 800V dan 1000V pada tahun 2026, memahami nuansa standar multi-bagian ini sangat penting untuk memastikan keselamatan kendaraan dan lulus audit OEM yang ketat. Tidak seperti standar lama yang hanya merupakan adaptasi spesifikasi kabel tegangan rendah, ISO 19642 dibuat khusus untuk kebutuhan unik Kendaraan Listrik (EV), dengan fokus pada stabilitas termal, kekuatan dielektrik, dan ketahanan terhadap bahan kimia.

1. Struktur ISO 19642: Tembaga vs. Aluminium

ISO 19642 dibagi menjadi beberapa bagian berdasarkan kelas tegangan dan material konduktor. Saat mencari kabel listrik tegangan tinggi EV , Anda harus menentukan bagian standar yang berlaku untuk desain powertrain Anda.

• ISO 19642-5: Persyaratan untuk konduktor tembaga dinding dasar (600V AC / 900V DC hingga 1000V AC / 1500V DC).

• ISO 19642-7: Persyaratan untuk konduktor aluminium dinding dasar, dengan fokus pada pengurangan berat.

• ISO 19642-9: Berfokus pada Kabel Terlindung , yang wajib untuk kepatuhan EMI/EMC pada unit penggerak daya tinggi.

2. Kekuatan Dielektrik dan Batas Keamanan Tegangan Tinggi

Agar sesuai dengan ISO 19642, kabel harus lulus serangkaian 'uji tegangan.' Karena kabel ini membawa energi yang cukup untuk menyebabkan busur listrik yang mematikan, insulasi diuji untuk Tegangan Penahan Dielektrik.

Untuk kabel dengan rating 1000V, biasanya kabel tersebut harus tahan terhadap uji percikan 5kV hingga 8kV AC tanpa kerusakan. Ketebalan insulasi dan kepadatan material diatur secara ketat untuk mencegah 'Lubang Kecil' yang dapat mengakibatkan Kesalahan Isolasi Tegangan Tinggi yang dahsyat..

3. Peringkat Kelas Penuaan Termal dan Suhu

ISO 19642 menggunakan sistem 'Kelas' untuk menentukan batas suhu. Pada tahun 2026, Kelas D (125°C) dan Kelas E (150°C) telah menjadi tolok ukur industri untuk koneksi baterai-ke-inverter.

Analisis Data: Kelas & Bahan Suhu ISO 19642

4. Efektivitas Perisai dan Mitigasi EMI

Kabel tegangan tinggi bertindak sebagai antena untuk Interferensi Elektromagnetik (EMI) . ISO 19642-9 menetapkan pengujian untuk 'Impedansi Transfer.'

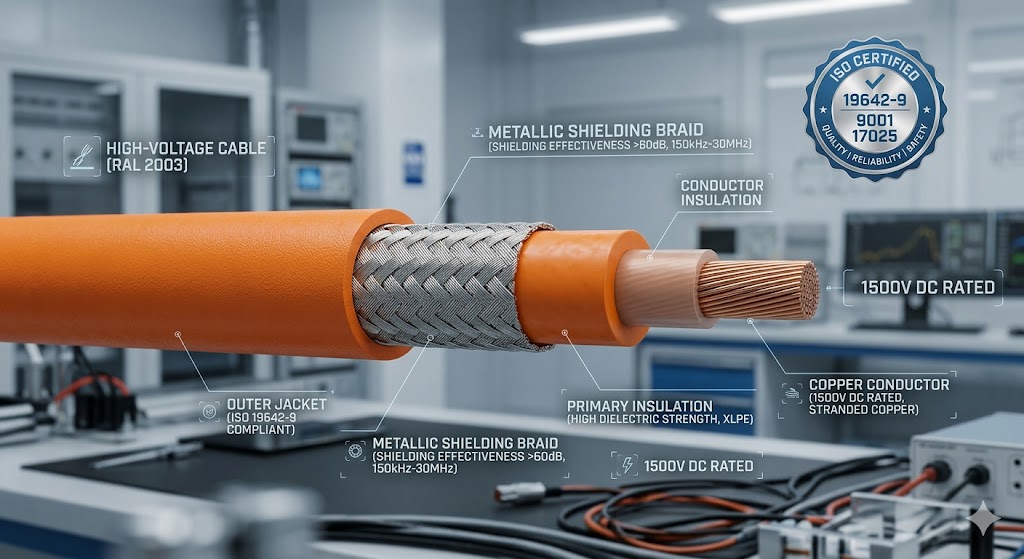

• Konstruksi Perisai: Biasanya merupakan kombinasi jalinan tembaga kaleng dan aluminium foil.

• Cakupan: minimal 85-95% Cakupan optik biasanya diperlukan untuk melindungi sensor tegangan rendah yang sensitif dan jalur komunikasi bus CAN dari gangguan listrik.

5. Mode Kegagalan: Ketidakcocokan Bahan Kimia dan Paparan ATF

Persyaratan utama ISO 19642 adalah ketahanan terhadap cairan otomotif. Jika jaket kabel tidak sesuai, paparan terhadap Cairan Transmisi Otomatis (ATF) atau cairan pendingin baterai akan menyebabkan insulasi membengkak dan retak.

Tip Pro: Menggunakan kabel yang tidak sesuai dengan ISO 19642 di lingkungan motor berpendingin oli adalah penyebab utama Kesalahan Isolasi . Selalu verifikasi data pengujian 'Ketahanan Cairan' di lembar data teknis pemasok sebelum menyelesaikan pengujian Anda Solusi Harnes Tegangan Tinggi.

Perbandingan: Persyaratan Standar ISO vs. Risiko Dunia Nyata

FAQ: Pertanyaan Umum tentang ISO 19642

Q1: Dapatkah saya menggunakan kabel ISO 6722 untuk sistem Tegangan Tinggi?

J: Secara umum, tidak. ISO 6722 dirancang untuk sistem 60V. ISO 19642 secara khusus dibuat untuk memenuhi margin keselamatan yang lebih tinggi, insulasi yang lebih tebal, dan persyaratan pelindung pada sistem 600V+.

Q2: Mengapa jaket kabel selalu berwarna Oranye?

A: Menurut ISO 19642 dan standar keselamatan internasional, jaket luar harus berwarna Oranye (RAL 2003) . Ini adalah fitur keselamatan penting untuk mengingatkan petugas pertolongan pertama dan teknisi akan adanya voltase yang mematikan.

Q3: Apa keunggulan Aluminium (Bagian 7) dibandingkan Tembaga (Bagian 5)?

J: Aluminium menawarkan penghematan berat hingga 40% , yang secara langsung meningkatkan jangkauan kendaraan. Namun, hal ini memerlukan Pengelasan Ultrasonik khusus atau pengelasan aduk gesekan untuk penghentian yang andal guna mencegah oksidasi.

Kesimpulan

Mematuhi ISO 19642 adalah satu-satunya cara untuk memastikan kabel listrik tegangan tinggi EV Anda sesuai untuk pasar otomotif 2026. Dengan memilih Kelas Suhu yang tepat dan memastikan Efektivitas Perisai yang kuat, Anda mengurangi risiko kesalahan isolasi dan pelepasan panas. Selalu minta Laporan Pengujian bersertifikat dari produsen kabel Anda untuk memastikan kepatuhan penuh selama sertifikasi kendaraan.
