Wat is buffering tussen batterijcellen?

Een autobatterijcelbuffer verwijst naar het samendrukbare, hoogisolerende kussenkussen dat strategisch tussen individuele batterijcellen is geplaatst om structurele zwelling (ademhaling) te beheersen en dynamische thermische voortplanting te blokkeren.

Waarom het negeren van mechanische celzwelling structurele mislukkingen veroorzaakt?

Door lithium-ioncellen vrij te laten uitzetten tijdens zware stroombelasting, ontstaan ​​er extreem plaatselijke compressiekrachten , wat catastrofale vervorming van de behuizing, interne kortsluiting en onmiddellijke breuk van de sluiting van het batterijpakket veroorzaakt.

te integreren Door nauwkeurig ontworpen elastomere bufferpads direct tussen de celvlakken , kan het pakket de volumetrische uitzetting veilig absorberen terwijl een consistente mechanische tegendruk behouden blijft.

Deze geavanceerde dempingslagen vallen dynamisch in en weer terug onder cyclische mechanische belastingen. Ze zorgen ervoor dat de celmatrix stevig verpakt blijft binnen de structurele omhulling, waardoor wordt voldaan aan de functionele veiligheidseisen van ISO 26262 en voortijdige structurele slijtage wordt voorkomen.

Hoe veroorzaakt slechte thermische isolatie een thermische runaway over de hele module?

Door gebruik te maken van generieke, niet-geïsoleerde scheidingsmaterialen tussen prismatische cellen of buidelcellen met hoge capaciteit kan een defect van een enkele cel onmiddellijk in aangrenzende cellen terechtkomen , wat een enorme, oncontroleerbare voertuigbrand veroorzaakt.

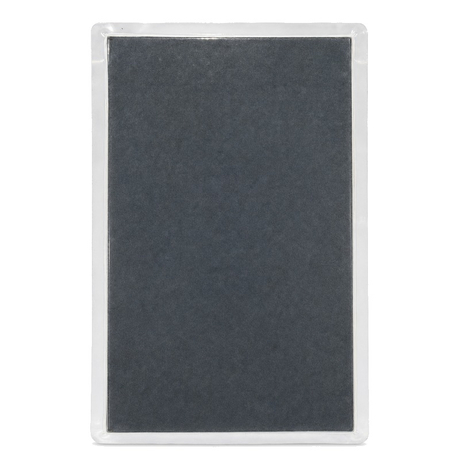

Door hoogwaardige thermische barrières in te zetten, zoals met keramiek doordrenkt siliconenrubber of microcellulaire schuimpads, wordt de laterale warmtegeleiding tot stilstand gebracht.

Deze gespecialiseerde materialen beschikken over uitzonderlijk lage thermische geleidbaarheidswaarden naast een strikte UL 94 V-0 vlamvertraging. Zelfs bij blootstelling aan lokale ventilatietemperaturen van meer dan 600°C behoudt de buffer zijn structurele en thermische isolatie-eigenschappen, waardoor aangrenzende cellen worden beschermd tegen kritieke ontstekingspunten.

Vergelijking van celbuffermateriaal: EPP versus MPP versus siliconenrubber

Het selecteren van het ideale compressie- en thermische barrièremateriaal hangt af van het doelgewicht van de rugzak, het mechanische spanningsprofiel en het bereik van de bedrijfstemperatuur:

Hoe verstoren onjuiste kabelboomindelingen de bufferprestaties?

Het leiden van losse, niet-afgeschermde sensor- en spanningsdetecterende draden door de celcompressiezones leidt tot ernstige mechanische beknelling van de draden , wat onmiddellijk signaalverlies en kortsluiting veroorzaakt tijdens celexpansie.

Het specificeren van gegoten kabelboomgeleidingskanalen met laag profiel langs de buitenrand van de celbuffers garandeert compromisloze datalijnen.

Deze strikte lay-outisolatiemethodologie beschermt kwetsbare laagspanningscelbewakingslijnen tegen compressiekrachten met hoge spanning. Het voldoet aan de CISPR 25 Klasse 5- conformiteitsnormen en zorgt voor volledig ongestoorde telemetriefeedback naar het batterijbeheersysteem (BMS) gedurende de gehele levensduur van het elektrische voertuig.

 Veelgestelde vragen

Waarom hebben batterijcellen bufferbuffers nodig?
Lithium-ioncellen zetten op natuurlijke wijze uit en trekken samen (ademen) tijdens het opladen en ontladen van chemicaliën. Dempende buffers tussen cellen, zoals MPP of siliconenrubber, absorberen deze repetitieve dimensionale verschuivingen, waardoor structurele vervorming wordt voorkomen en tegelijkertijd fungeert als thermische isolatoren bij hoge temperaturen tussen aangrenzende cellen.

Wat is het verschil tussen EPP en MPP in batterijpakketten?
EPP (geëxpandeerd polypropyleen) is ongelooflijk licht en structureel, waardoor het perfect is voor het opvullen van grote lege ruimtes en het verminderen van de totale modulemassa. MPP (Microcellulair Polyurethaan) biedt een veel superieure weerstand tegen compressie , wat betekent dat het zijn elasticiteit en terugveerkracht gedurende duizenden compressiecycli veel beter behoudt dan EPP.

Waarom wordt siliconenrubberschuim gebruikt bij het bufferen van hoogspanningsbatterijen?
Siliconenrubberschuim wordt gespecificeerd wanneer een EV-module maximale thermische bescherming en stabiele compressieprestaties vereist bij extreme temperaturen (-40°C tot 200°C+). Het biedt een superieure vlamvertraging in vergelijking met de meeste kunststoffen, waardoor het de belangrijkste barrière is tegen ernstige thermische voortplanting.

Deskundig advies en technische ondersteuning

Het balanceren van structurele expansiekrachten en het beheren van elektrische isolatie vereist diepgaande, gespecialiseerde materiaalkennis. Op basis van mijn 15 jaar toegewijde ervaring in de kabelboom- en accu-integratie-industrie voor auto's , ben ik gespecialiseerd in het ontwerpen van robuuste hoogspanningslay-outs, het selecteren van de juiste celbuffermaterialen en het uitvoeren van veilige, knelvrije bedradingsontwerpen die voldoen aan internationale veiligheidsnormen.

Een batterijmodule met hoge dichtheid ontwikkelen? Of u nu last heeft van beknelde sensordraden, moet kiezen tussen siliconen en MPP voor een actief project, of hoogwaardige bedradingsisolatievrije monsters nodig heeft voor het testen van prototypeverificatie, klik hieronder om vandaag nog contact op te nemen met onze engineeringgroep.

Vraag een technisch advies en gratis monsters aan

Referenties en industriestandaarden:
[1] Lees meer over functionele testprotocollen voor elektrische voertuigen via de officiële ISO 26262 Automotive Safety Standard .¹
[2] Evalueer de ontvlambaarheid van kunststoffen, thermische barrièrewaarden en testparameters onder de Underwriters Laboratories UL 94-specificatie.²
