Autoaku elemendi puhver viitab kokkusurutavale, kõrge isolatsiooniga polsterduspadjale, mis on strateegiliselt sisestatud üksikute akuelementide vahele, et hallata struktuurset paisumist (hingamist) ja blokeerida dünaamilist soojuslevi.
Liitiumioonelementide vaba laienemine suure voolukoormuse ajal tekitab äärmuslikke lokaalseid survejõude , põhjustades korpuse katastroofilist deformatsiooni, sisemisi lühiseid ja aku sulgemise vahetut purunemist.
integreerimine Täpselt konstrueeritud elastomeersete puhverpatjade otse raku pindade vahele võimaldab pakil ohutult absorbeerida mahupaisumist, säilitades samal ajal ühtlase mehaanilise vasturõhu.
Need täiustatud polsterduskihid vajuvad dünaamiliselt kokku ja põrkavad tagasi tsüklilise mehaanilise koormuse korral. Need tagavad, et raku maatriks püsib oma konstruktsioonikarbis tihedalt pakitud, vastates funktsionaalsetele ohutusnõuetele ISO 26262 ja vältides konstruktsiooni enneaegset kulumist.
Üldiste isoleerimata eraldusmaterjalide kasutamine suure võimsusega prisma- või kottelementide vahel võimaldab üksiku raku rikkel koheselt naaberrakkudesse kaskaadida , vallandades massilise kontrollimatu sõiduki tulekahju.
Suure jõudlusega termotõkete, näiteks keraamilise silikoonkummi või mikrotsellulaarsete vahtpatjade kasutamine peatab külgmise soojusjuhtivuse.
Nendel spetsiaalsetel materjalidel on erakordselt madal soojusjuhtivus koos range UL 94 V-0 leegiaeglustusega. Isegi kui puhver puutub kokku õhutustemperatuuriga üle 600 °C, säilitab puhver oma struktuursed ja soojusisolatsiooni omadused, kaitstes külgnevaid rakke kriitiliste süttimiskohtade eest.
Ideaalse surve- ja termotõkkematerjali valimine sõltub pakendi sihtkaalust, mehaanilisest pingeprofiilist ja töötemperatuuri vahemikust:
Materjali tüüp |
Mehaaniline pehmendus- ja survekomplekt |
Soojus- ja leegikindlus (UL 94) |
Kaal ja mahuline efektiivsus |
|---|---|---|---|
Paisutatud polüpropüleen (EPP) |
Mõõdukas kokkusurumine; suurepärane löögineelduvus, kuid suurem püsideformatsioon aja jooksul. |
Hea soojusisolatsioon, kuid silikooniga võrreldes madalam tipptemperatuuri piir. |
Ülimalt kerge; vähendab oluliselt üldist kõrgepingepaki massi. |

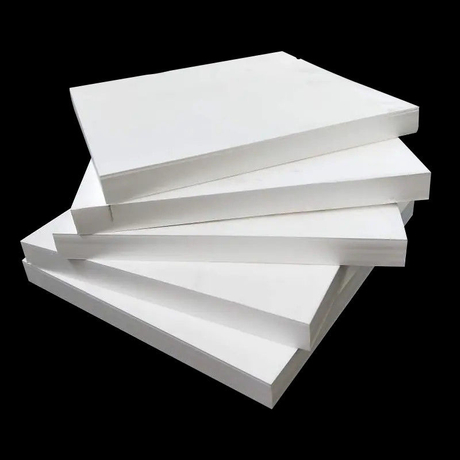

Mikrotsellulaarne polüuretaan (MPP) |
Suurepärane survekomplekti vastupidavus; naaseb algse paksuse tuhandete mikrotsüklite jooksul. |
Suurepärane lokaliseeritud isolatsioon; standardkonfiguratsioonid vastavad UL 94 V-0 nõuetele. |
Suur tihedus; ideaalne tihedalt asetsevate kottide või prismaliste rakuvahede jaoks. |
Silikoonkummist vaht |
Säilitab ühtlase mehaanilise vasturõhu äärmuslikes auto temperatuurivahemikes. |
Maksimaalne jõudlus; talub suuri äärmuslikke kuumuse naelu ja blokeerib otsese leegi. |
raskem profiil; esmaklassiline valik, mis on reserveeritud kõrgepinge ja kõrge ohutusega elektrisõidukite rakenduste jaoks. |
Lahtiste, varjestamata anduri- ja pingeanduri juhtmete suunamine läbi elemendi tihendustsoonide põhjustab tugevat mehaanilist juhtme muljumist , mis põhjustab kohe signaali kadu ja lühiseid raku laienemise ajal.
määramine Vormitud madala profiiliga juhtmestiku marsruutimiskanalite rakupuhvrite välisperimeetri kõrval tagab kompromissita andmeliinid.
See range paigutuse isoleerimise metoodika kaitseb hapraid madalpinge elementide jälgimisliine kõrge pingega survejõudude eest. See vastab CISPR 25 Class 5 vastavusstandarditele, tagades täielikult rikkumata telemeetria tagasiside akuhaldussüsteemile (BMS) kogu elektrisõiduki eluea jooksul.
Miks vajavad akuelemendid pehmendavaid puhvreid?
Liitiumioonelemendid paisuvad ja tõmbuvad (hingavad) loomulikult keemilise laadimise ja tühjendamise ajal. Rakkudevahelised polsterduspuhvrid, nagu MPP või silikoonkumm, neelavad need korduvad mõõtmete nihked, hoides ära konstruktsiooni deformatsiooni, toimides samal ajal külgnevate elementide vahel kõrge temperatuuriga soojusisolaatoritena.
Mis vahe on EPP-l ja MPP-l akudes?
EPP (Expanded Polypropylene) on uskumatult kerge ja struktuurne, mistõttu sobib see suurepäraselt suurte tühjade vahede pakkimiseks ja mooduli kogumassi vähendamiseks. MPP (mikrotsellulaarne polüuretaan) pakub palju paremat survetugevust , mis tähendab, et see säilitab oma elastsuse ja tagasitõmbejõu tuhandete kokkusurumistsüklite jooksul palju paremini kui EPP.
Miks kasutatakse kõrgepingeakude puhverdamisel silikoonkummist?
Silikoonkummist vaht on ette nähtud juhul, kui EV-moodul nõuab maksimaalset termilist kaitset ja stabiilset kokkusurumist äärmuslikel temperatuuridel (-40 °C kuni 200 °C+). Võrreldes enamiku plastidega tagab see suurepärase leegiaeglustuse, muutes selle parimaks tõkkeks tugeva termilise leviku vastu.
Struktuursete paisumisjõudude tasakaalustamine elektriisolatsiooni haldamise ajal nõuab sügavaid spetsiaalseid materjaliteadmisi. Tuginedes oma 15-aastasele pühendunud kogemusele autotööstuse juhtmeköidiste ja akude integreerimise valdkonnas , olen spetsialiseerunud vastupidavate kõrgepingepaigutuste projekteerimisele, õigete rakkude puhverdusmaterjalide valimisele ning turvaliste ja rahvusvahelistele ohutusstandarditele vastavate juhtmestiku projekteerimisele.
Suure tihedusega akumooduli väljatöötamine? Olenemata sellest, kas teil on probleeme pigistatud andurijuhtmetega, valite aktiivse projekti jaoks silikooni ja MPP vahel või vajate kvaliteetseid juhtmestiku isolatsioonivabasid näidiseid , klõpsake allpool, et konsulteerida meie insenerirühmaga juba täna. prototüübi kontrollimiseks
Viited ja tööstusstandardid:
[1] Lisateavet elektrisõidukite funktsionaalsete testimisprotokollide kohta leiate ametniku kaudu ISO 26262 autode ohutusstandard .1
[2] Hinnake plasti süttivust, termobarjääri reitinguid ja testimisparameetreid Underwriters Laboratories UL 94 spetsifikatsioon.2
