የአውቶሞቲቭ የባትሪ ሴል ቋት መዋቅራዊ እብጠትን (መተንፈስን) ለመቆጣጠር እና ተለዋዋጭ የሙቀት መስፋፋትን ለመግታት በነጠላ የባትሪ ህዋሶች መካከል በስልት የገባውን የታመቀ ከፍተኛ የኢንሱሌሽን ትራስ ንጣፍን ያመለክታል።
በከባድ ወቅታዊ ጭነት ወቅት ሊቲየም-አዮን ህዋሶች በነፃነት እንዲስፋፉ መፍቀድ ከፍተኛ የአካባቢያዊ መጨናነቅ ኃይሎችን ይፈጥራል ፣ ይህም አስከፊ የመኖሪያ ቤት መበላሸትን ያስከትላል፣ የውስጥ አጭር ወረዳዎች እና ወዲያውኑ የባትሪ ጥቅል መዘጋት።
በሴሎች ፊቶች መካከል ማቀናጀት ማሸጊያው በትክክለኛ ምህንድስና የተሰሩ የኤላስቶሜሪክ ቋት ንጣፎችን በቀጥታ የማይለዋወጥ የሜካኒካል ግብረ-ግፊትን በመጠበቅ የቮልሜትሪክ መስፋፋትን በደህና እንዲወስድ ያስችለዋል።
እነዚህ የላቁ ትራስ ንብርብሮች በተለዋዋጭ ሁኔታ ይወድቃሉ እና በሳይክል ሜካኒካል ጭነቶች እንደገና ይመለሳሉ። በ የሕዋስ ማትሪክስ በመዋቅራዊ አጥር ውስጥ በጥብቅ መያዙን ያረጋግጣሉ። ISO 26262 የተደነገጉትን ተግባራዊ የደህንነት መስፈርቶች በማሟላት እና ያለጊዜው መዋቅራዊ ልብሶችን በመከላከል
ከፍተኛ አቅም ባላቸው ፕሪስማቲክ ወይም ከረጢት ህዋሶች መካከል አጠቃላይ እና ያልተሸፈነ መለያየት ቁሳቁሶችን በመጠቀም አንድ ነጠላ ሕዋስ ውድቀት ወዲያውኑ ወደ አጎራባች ህዋሶች እንዲገባ ያስችለዋል ፣ ይህም ግዙፍ እና ከቁጥጥር ውጭ የሆነ የተሽከርካሪ እሳትን ያስነሳል።
ከፍተኛ አፈጻጸም ያላቸውን የሙቀት እንቅፋቶች እንደ ሴራሚክ-የተጨመቀ የሲሊኮን ጎማ ወይም ማይክሮሴሉላር የአረፋ ንጣፎችን መዘርጋት የጎን ሙቀት ማስተላለፊያውን በመንገዱ ላይ መሞቱን ያቆማል።
እነዚህ ልዩ ቁሳቁሶች ጎን ለጎን ለየት ያለ ዝቅተኛ የሙቀት መቆጣጠሪያ ደረጃዎች አሏቸው ። ከ UL 94 V-0 የነበልባል መዘግየት ከ 600 ዲግሪ ሴንቲግሬድ በላይ ለአካባቢያዊ የአየር ማናፈሻ የሙቀት መጠን ሲጋለጥ ፣ ቋት መዋቅራዊ እና የሙቀት መነጠል ባህሪያቱን ይጠብቃል ፣ ይህም አጎራባች ህዋሶችን ከወሳኝ የእሳት ማጥፊያ ነጥቦች ይጠብቃል።
ጥሩውን የመጨመቂያ እና የሙቀት መከላከያ ቁሳቁስ መምረጥ በማሸጊያው ዒላማ ክብደት፣ በሜካኒካል ውጥረት መገለጫ እና በሚሰራ የሙቀት መጠን ይወሰናል፡
የቁሳቁስ አይነት |
የሜካኒካል ትራስ እና መጭመቂያ ስብስብ |
የሙቀት እና ነበልባል መቋቋም (UL 94) |
ክብደት እና የድምጽ መጠን ውጤታማነት |
|---|---|---|---|
የተስፋፋ ፖሊፕሮፒሊን (ኢ.ፒ.ፒ.) |
መካከለኛ መጨናነቅ; እጅግ በጣም ጥሩ ተፅእኖን መሳብ ግን ከጊዜ ወደ ጊዜ ከፍ ያለ ቋሚ የአካል መበላሸት። |
ጥሩ የሙቀት መከላከያ ፣ ግን ከሲሊኮን ጋር ሲነፃፀር ዝቅተኛ የሙቀት መጠን ገደብ። |
እጅግ በጣም ቀላል ክብደት; አጠቃላይ የከፍተኛ-ቮልቴጅ ጥቅል ክብደትን በእጅጉ ይቀንሳል። |

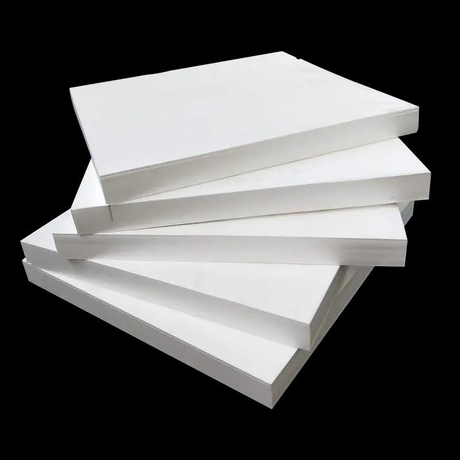

ማይክሮሴሉላር ፖሊዩረቴን (ኤምፒፒ) |
እጅግ በጣም ጥሩ የመጭመቂያ ስብስብ መቋቋም; በሺዎች በሚቆጠሩ ጥቃቅን ዑደቶች ላይ ወደ መጀመሪያው ውፍረት ይመለሳል. |
በጣም ጥሩ የአካባቢ መከላከያ; መደበኛ ውቅሮች የ UL 94 V-0 መስፈርቶችን ያሟላሉ። |
ከፍተኛ እፍጋት; በጥብቅ ክፍተት ላለው ከረጢት ወይም ለፕሪዝም ሴል ክፍተቶች ተስማሚ። |
የሲሊኮን ጎማ አረፋ |
በከባድ አውቶሞቲቭ የሙቀት ክልሎች ላይ ወጥ የሆነ የሜካኒካዊ ግብረ-ግፊትን ይይዛል። |
ከፍተኛ አፈጻጸም; ከፍተኛ የሙቀት መጨመርን ይታገሣል እና ቀጥተኛ እሳትን ያግዳል. |
ይበልጥ ክብደት ያለው መገለጫ; ፕሪሚየም አማራጭ ለከፍተኛ-ቮልቴጅ፣ ከፍተኛ-ደህንነት EV መተግበሪያዎች ተይዟል። |
በሴል መጨመቂያ ዞኖች በኩል ልቅ፣ መከላከያ የሌለው ዳሳሽ እና የቮልቴጅ ዳሳሽ ሽቦዎችን ማዞር ወደ ከባድ የሜካኒካል ሽቦ መቆንጠጥ ያመራል ፣ ይህም በሴሎች መስፋፋት ወቅት አፋጣኝ የምልክት መጥፋት እና አጭር ዑደት ያስከትላል።
መግለጽ ያልተደራጁ የመረጃ መስመሮችን ዋስትና ይሰጣል። የተቀረጹ እና ዝቅተኛ መገለጫ ያላቸው የሽቦ ቀበቶ ማዞሪያ ቻናሎችን ከሴሉ ቋት ቋቶች ውጫዊ ፔሪሜትር ጎን ለጎን
ይህ ጥብቅ የአቀማመጥ ማግለል ዘዴ ደካማ ዝቅተኛ-ቮልቴጅ የሴል መቆጣጠሪያ መስመሮችን ከከፍተኛ ጭንቀት መጨናነቅ ኃይሎች ይከላከላል. ያሟላል የ CISPR 25 ክፍል 5 ተገዢነት ደረጃዎችን ፣ ይህም ሙሉ በሙሉ ያልተበላሸ የቴሌሜትሪ ግብረመልስ ለባትሪ አስተዳደር ስርዓት (BMS) በኤሌክትሪክ ተሽከርካሪው የህይወት ዘመን ሁሉ ያረጋግጣል።
ለምንድነው የባትሪ ህዋሶች የትራስ ማቆያ ያስፈልጋቸዋል?
የሊቲየም-አዮን ሴሎች በኬሚካላዊ ቻርጅ እና ፈሳሽ ጊዜ በተፈጥሯቸው ይሰፋሉ እና ይዋሃዳሉ (ይተነፍሳሉ)። እንደ ያሉ የኢንተር ሴል ትራስ ቋት ኤምፒፒ ወይም ሲሊኮን ላስቲክ እነዚህን ተደጋጋሚ የልኬት ፈረቃዎች በመምጠጥ መዋቅራዊ መበላሸትን በመከላከል በአጎራባች ህዋሶች መካከል ከፍተኛ ሙቀት ያለው የሙቀት መከላከያ (thermal insulators) ሆነው ይሠራሉ።
በባትሪ ማሸጊያዎች ውስጥ በ EPP እና MPP መካከል ያለው ልዩነት ምንድን ነው?
ኢፒፒ (Expanded Polypropylene) በሚገርም ሁኔታ ክብደቱ ቀላል እና መዋቅራዊ ነው፣ ይህም ትልቅ ባዶ ክፍተቶችን ለመጠቅለል እና አጠቃላይ የሞጁሉን ብዛት ለመቀነስ የሚያስችል ነው። ኤምፒፒ (ማይክሮ ሴሉላር ፖሊዩረቴን) እጅግ የላቀ የመጨመቂያ ስብስብ መቋቋምን ይሰጣል ፣ ይህም ማለት የመለጠጥ ችሎታውን እና የፀደይ-ኋላ ኃይሉን ከኢፒፒ በጣም በተሻለ ሁኔታ በሺዎች በሚቆጠሩ የጨመቁ ዑደቶች ላይ ይይዛል።
የሲሊኮን ጎማ አረፋ በከፍተኛ-ቮልቴጅ ባትሪ ቋት ውስጥ ለምን ጥቅም ላይ ይውላል?
የሲሊኮን ጎማ አረፋ የሚገለፀው የኤቪ ሞጁል ከፍተኛ የሙቀት መከላከያ እና የተረጋጋ የመጨመቂያ አፈፃፀም በሚያስፈልግበት ጊዜ በከፍተኛ የሙቀት መጠን (-40 ° ሴ እስከ 200 ° ሴ +) ነው። ከአብዛኛዎቹ ፕላስቲኮች ጋር ሲነፃፀር የላቀ የእሳት ቃጠሎን ይሰጣል፣ ይህም ለከባድ የሙቀት መሸሽ ስርጭት ቀዳሚ እንቅፋት ያደርገዋል።
የኤሌክትሪክ መገለልን በሚቆጣጠርበት ጊዜ መዋቅራዊ የማስፋፊያ ኃይሎችን ማመጣጠን ጥልቅ፣ ልዩ የቁሳቁስ እውቀትን ይጠይቃል። በማውጣት በአውቶሞቲቭ ሽቦ መታጠቂያ እና በባትሪ ውህደት ኢንደስትሪ ውስጥ የ15 ዓመታት ልምዴን የምህንድስና ባለከፍተኛ-ቮልቴጅ አቀማመጦችን፣ ትክክለኛ የሕዋስ ማቋቋሚያ ቁሳቁሶችን በመምረጥ እና ደህንነቱ የተጠበቀ፣ ከቁንጥጫ ነጻ የሆኑ የሽቦ ንድፎችን ዓለም አቀፍ የደህንነት መስፈርቶችን በማሟላት ልዩ ነኝ።
ባለከፍተኛ- density የባትሪ ሞጁል በማዳበር ላይ? ከተቆነጠጡ ሴንሰር ሽቦዎች ጋር እየታገልክ፣ ለነቃ ፕሮጀክት በሲሊኮን እና በኤምፒፒ መካከል የምትመርጥ፣ ወይም ነፃ ናሙናዎችን የምትፈልግ ከሆነ፣ ዛሬ የምህንድስና ቡድናችንን ለማማከር ከታች ጠቅ አድርግ። ለፕሮቶታይፕ ማረጋገጫ የከፍተኛ ደረጃ የወልና መከላከያ
