Vyrovnávací paměť automobilových baterií se týká stlačitelné tlumicí podložky s vysokou izolací, strategicky vložené mezi jednotlivé články baterie, aby zvládala strukturální bobtnání (dýchání) a blokovala dynamické šíření tepla.
Umožnění volné expanzi lithium-iontových článků při zatížení velkým proudem vytváří extrémní lokalizované kompresní síly , které způsobují katastrofální deformaci krytu, vnitřní zkraty a okamžité protržení uzávěru baterie.
Integrace precizně zpracovaných elastomerových tlumičů přímo mezi čely buněk umožňuje balení bezpečně absorbovat objemovou expanzi při zachování konzistentního mechanického protitlaku.
Tyto pokročilé tlumící vrstvy se dynamicky hroutí a odskakují při cyklickém mechanickém zatížení. Zajišťují, že buněčná matrice zůstane pevně zabalena ve svém konstrukčním krytu, splňují požadavky na funkční bezpečnost nařízenou normou ISO 26262 a zabraňují předčasnému opotřebení konstrukce.
Použití generických, neizolovaných separačních materiálů mezi vysokokapacitními prizmatickými nebo vakovými buňkami umožňuje selhání jednoho článku okamžitě kaskádovitě přejít do sousedních buněk a spustit masivní, nekontrolovatelný požár vozidla.

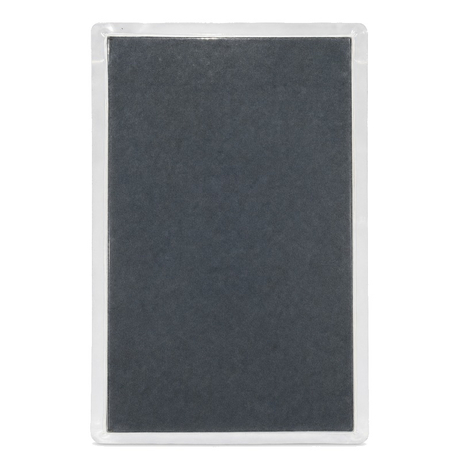

Nasazení vysoce výkonných tepelných bariér, jako je silikonová pryž napuštěná keramikou nebo mikrobuněčné pěnové podložky, zastaví boční vedení tepla ve svých drahách.
Tyto specializované materiály mají výjimečně nízkou tepelnou vodivost spolu s přísnou odolností proti hoření UL 94 V-0 . I když je pufr vystaven lokálním teplotám odvětrávání přesahujícím 600 °C, zachovává si své strukturální a tepelně izolační vlastnosti a chrání sousední články před kritickými body vznícení.
Výběr ideálního kompresního a tepelného bariérového materiálu závisí na cílové hmotnosti balení, profilu mechanického namáhání a rozsahu provozních teplot:
Typ materiálu |
Sada mechanického tlumení a komprese |
Tepelná a plamenná odolnost (UL 94) |
Hmotnost a objemová účinnost |
|---|---|---|---|
Expandovaný polypropylen (EPP) |
střední komprese; vynikající absorpce nárazu, ale vyšší trvalá deformace v průběhu času. |
Dobrá tepelná izolace, ale nižší maximální teplotní limit ve srovnání se silikonem. |
ultralehký; výrazně snižuje celkovou hmotnost vysokonapěťové baterie. |
Mikrobuněčný polyuretan (MPP) |
Vynikající odolnost proti kompresní sadě; se vrací k původní tloušťce po tisících mikrocyklů. |
Vynikající lokalizovaná izolace; standardní konfigurace splňují požadavky UL 94 V-0. |
Vysoká hustota; ideální pro těsně rozmístěné sáčky nebo prizmatické mezery mezi buňkami. |
Silikonová pryžová pěna |
Udržuje konzistentní mechanický protitlak v extrémních automobilových teplotních rozsazích. |
Maximální výkon; snáší vysoké extrémní tepelné špičky a blokuje přímý plamen. |
Těžší profil; prémiová varianta vyhrazená pro vysokonapěťové, vysoce bezpečné EV aplikace. |
Vedení uvolněných, nestíněných vodičů snímače a snímače napětí kompresními zónami článku vede k vážnému mechanickému sevření vodičů , což způsobuje okamžitou ztrátu signálu a zkraty během expanze článku.
Specifikace tvarovaných, nízkoprofilových kanálů vedení kabelového svazku podél vnějšího obvodu vyrovnávací paměti buněk zaručuje nekompromisní datové linky.
Tato přísná metodologie izolace uspořádání chrání křehké nízkonapěťové monitorovací vedení článků před vysokými tlakovými kompresními silami. Splňuje standardy CISPR 25 Class 5 a zajišťuje zcela nepoškozenou telemetrickou zpětnou vazbu do Battery Management System (BMS) po celou dobu životnosti elektrického vozidla.
Proč bateriové články potřebují tlumící nárazníky?
Lithium-iontové články se přirozeně roztahují a smršťují (dýchají) během chemického nabíjení a vybíjení. Mezičlánkové tlumící nárazníky, jako je MPP nebo silikonová pryž, absorbují tyto opakující se rozměrové posuny, zabraňují strukturální deformaci a zároveň působí jako vysokoteplotní tepelné izolátory mezi sousedními články.
Jaký je rozdíl mezi EPP a MPP v bateriových sadách?
EPP (Expanded Polypropylene) je neuvěřitelně lehký a strukturální, takže je ideální pro balení velkých prázdných mezer a snížení celkové hmotnosti modulu. MPP (mikrocelulární polyuretan) nabízí mnohem lepší odolnost vůči deformaci při stlačení , což znamená, že si zachovává svou elasticitu a sílu odpružení po tisíce kompresních cyklů mnohem lépe než EPP.
Proč se silikonová pryžová pěna používá při ukládání vysokonapěťových baterií?
Silikonová pryžová pěna je specifikována, když modul EV vyžaduje maximální tepelnou ochranu a stabilní kompresní výkon při extrémních teplotách (-40 °C až 200 °C+). Poskytuje vynikající zpomalení hoření ve srovnání s většinou plastů, což z něj činí prvotřídní bariéru proti prudkému šíření tepla.
Vyvážení strukturálních dilatačních sil při řízení elektrické izolace vyžaduje hluboké, specializované znalosti materiálu. Čerpám ze svých 15letých zkušeností v oboru automobilových kabelových svazků a integrace baterií a specializuji se na konstrukci odolných vysokonapěťových uspořádání, výběr správných materiálů pro vyrovnávání článků a provádění bezpečných návrhů kabelů bez sevření, které splňují mezinárodní bezpečnostní standardy.
Vyvíjíte modul baterie s vysokou hustotou? Ať už se potýkáte se skřípnutými vodiči senzoru, vybíráte si mezi silikonem a MPP pro aktivní projekt nebo požadujete vzorky bez izolace kabelů vysoké kvality pro testování prototypu, klikněte níže a poraďte se s naší inženýrskou skupinou ještě dnes.
