Haagise juhtmestik edastab valgustuse ja elektrilised lisafunktsioonid puksiirilt haagisele. Valed ühendused võivad jätta pidurituled või suunatuled mittetöötavaks. Valige pistik ja rakmed, et need sobiksid mõlema sõiduki vooluringiga.
Puuduv maandus või ristunud vooluahel võib mitme haagise tule koos üles põleda.
Enne juhtmestiku ühendamist tuvastage iga vooluring selle funktsiooni ja pistiku asukoha järgi.
Tavaline Põhja-Ameerika 4-suunaline lame pistik ühendab mõlemal küljel piduri- ja suunatuled. Selle tavalised traadi värvid on:
Pruun: taga-, gabariidi- ja numbrituled.
Kollane: vasakpöörde- ja pidurituli.
Roheline: parempöörde- ja pidurituli.
Valge: maapinna tagastus.
Need värvid on tüüpilised, mitte sõiduki nööpnõela tõendid. Kinnitage selle ühendusskeemi abil.
4-suunalised lamedate vooluringide funktsioonid
Illustratsioon 1: tüüpilised Põhja-Ameerika 4-suunalise lameahela funktsioonid, mitte pistikupesa pistikupesa.
Füüsiliselt ühilduv adapter ei saa toita vooluahelaid, mis pukseerival sõidukil puuduvad.
Valige pistik vajalike funktsioonide, pistiku geomeetria ja kinnitatud klemmide positsioonide järgi.

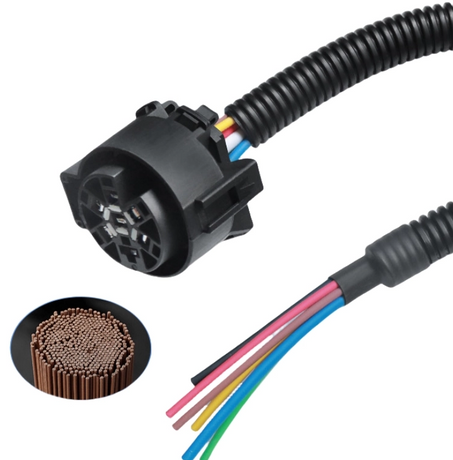

Neljasuunalised pistikud saavad hakkama põhivalgustusega; viiesuunalised süsteemid võivad lisada pöördahelaga seotud ahela. Kuue- ja seitsmesuunalised pistikud toetavad elektrilisi pidureid ja abijõudu. Ümmarguse tihvti ja RV-tera paigutused erinevad, nagu ka mõned 7-suunalise traadi värvide kokkulepped. Kontrollige CURT haagise ühendusskeemid tegeliku pistiku suhtes.
| Ühenduste | tüüpilised funktsioonid | Kontrollige enne kasutamist |
|---|---|---|
| 4-suunaline korter | Põhivalgustus ja maandus | Lambi koormus ja maandus |
| 5-suunaline korter | Põhivalgustus pluss üks ahel | Täiendav vooluringi funktsioon |
| 6- või 7-suunaline | Valgustus, pidurid, abiahelad | Pinout, kontroller, toiteallikas |
Pistiku valiku ülevaatamiseks saatke sõiduki ja haagise pistikupesad, vooluahela koormused ja ühenduspistiku joonis.
Vale koputamine või toetamata kaablite juhtimine võib kahjustada sõiduki elektroonikat ja juhtmeid.
Kasutage sõiduki heakskiidetud T-rakmeid, originaalseadmete pistikupesa adapterit või toitemuundurit, nagu on ette nähtud.
Mõned sõidukid nõuavad valgustusmuundurit või spetsiaalset sulavtoiteallikat. Ärge kunagi eeldage, et universaalne T-pistik sobib. Järgige komplekti juhiseid:
Tuvastage: kinnitage sõiduki mudel, juhtmestiku liides ja vajalikud vooluringid.
Ühenda: paigaldage määratud rakmed või moodul, mille toide on juhiste kohaselt isoleeritud.
Marsruut: Kinnitage kaablid heitgaasi kuumuse, teravate servade ja liikuvate osade eest.
Test: kontrollige saba, pidurit, pööret ja rakendatavaid abifunktsioone.
Tüüpiline haagise valgustuse signaali tee
Maapinna tagastus- ja vooluringi kaitse peavad järgima sõidukispetsiifilist konstruktsiooni.
Illustratsioon 2: kontseptuaalne ühenduse tee; ei ole paigaldusskeem.
Korrosioon, lahtised klemmid või alamõõdulised juhtmed võivad valgustuse katkestada ja ühendusi üle kuumeneda.
Määrake tegeliku koormuse jaoks juhtme suurus, klemmi kinnipidamine, tihendus, vooluahela kaitse ja marsruut.
Kommunaal-, paadi-, matkaauto-, põllumajandus- ja raskeveokite haagised seisavad silmitsi erinevate niiskus- ja vibratsioonitingimustega. Vaadake üle pistiku kokkupuude, pingevabastus, kulumiskaitse ja hoolduse juurdepääs. Kohandatud rakmete joonise ülevaate saamiseks saatke vooluringi ajakava, marsruudi pikkus, paigaldustingimused ja pistiku spetsifikatsioonid.
Vigased haagise tuled vähendavad nähtavust ja võivad rikkuda kohalikke teenõudeid.
Enne pukseerimist testige kõiki valgustusfunktsioone ning kontrollige regulaarselt maapinda ja ühendusi.
Kontrollige kahjustatud isolatsiooni, rohelisi korrosioonijääke, lahtisi kontakte ja vee sissepääsu. Kontrollige haagise piduri toimimist eraldi, kui see on paigaldatud; valgustustestid ei tõesta elektriliste pidurite toimimist.
Mida juhib 4-kontaktiline haagise pistik?
Tavaliselt käsitleb see sõidutulesid, kombineeritud vasak- ja parempoolseid peatus-/suunatulesid ning maapinda.
Kas 7-kontaktilise kuni 4-kontaktilise adapteriga saab kasutada haagise pidureid?
Ei. 4-suunaline valgustuse pistik ei paku elektrilist pidurite juhtimisahelat.
Miks haagise tuled vilguvad?
Enne lampide vahetamist kontrollige maandust, korrodeerunud kontakte, lahtisi ühendusi ja kahjustatud juhtmeid.
Kas haagise juhtmete värvid on alati samad?
Ei. Kontrollige klemmi asendit ja toimimist vastavalt kehtivale ühendusskeemile.
Kas iga puksiirauto vajab toitega muundurit?
Ei. Nõutav liides sõltub sõiduki elektroonikast ja kinnitatud paigaldusmeetodist.
Töökindel haagise juhtmestik algab õigest pistikust, kaitstud marsruudist ja kontrollitud vooluahela funktsioonidest. Tehniliseks hindamiseks või hinnapakkumise saamiseks saatke oma pin-out, juhtmestiku joonis, elektrikoormused ja haagise taotlus.
