چگونه یک دسته سیم خودکار را در ماشین خود نصب کنید

اتصال هارنس

اکنون می توانید شروع به قرار دادن دسته سیم خودکار خود کنید. این کار ممکن است سخت به نظر برسد، اما می توانید آن را مرحله به مرحله انجام دهید. اگر می خواهید یک دسته سیم بکسل اضافه کنید یا دسته اصلی ماشین خود را تغییر دهید، این مراحل را برای نصب خوب دنبال کنید:

1. هارنس و نمودار خود را بررسی کنید
   ابتدا مطمئن شوید که دسته سیم خودکار مناسب ماشین خود را دارید. به نمودار سیم کشی خود نگاه کنید. نمودار نشان می دهد که هر سیم باید کجا برود. این به شما کمک می کند که اشتباه نکنید. اگر ماشین شما مدل خاصی است، از نمودار مناسب برای آن استفاده کنید. در اینجا چند نمونه برای خودروهای محبوب آورده شده است:

   مدل ماشین / ساخت	سالهای تحت پوشش	توضیحات
   خودروهای سایز متوسط ​​جنرال موتورز Chevy	1964-1988	راهنمای تعمیرات دیاگرام سیم کشی
   تویوتا آوالون، کمری، کمری سولارا	2001-2006	راهنمای نمودار سیم کشی برق
   کیا سدونا	2002-2006	راهنمای تعمیرات دیاگرام سیم کشی
   خودروهای فولکس واگن	2000-2005	نمودار سیم کشی اصلی

   نکته: دفترچه های خدمات کارخانه دارای بهترین نمودارهای سیم کشی هستند. اینها به شما کمک می کنند تا هر سیم و کانکتور را مطابقت دهید.

2. فضای کاری و ابزارهای خود را آماده کنید
   قبل از شروع همه ابزارهای خود را دریافت کنید. شما به سیم برش، برش دهنده، انبر چین دار، آهن لحیم کاری، لوله انقباض حرارتی، زیپ بند، مولتی متر و دسته سیم بکسل جدید خود نیاز دارید. تسمه و ابزار را بچینید تا بتوانید به راحتی به آنها دسترسی پیدا کنید.

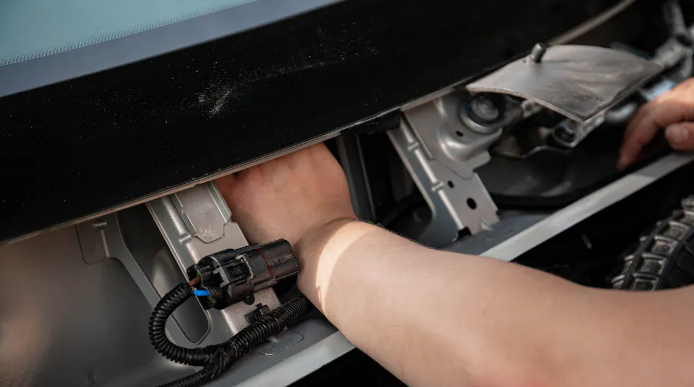

3. هارنس را وصل کنید

• برای دسته مخصوص وسیله نقلیه، رابط را در ماشین خود پیدا کنید. مهار را به برق وصل کنید و برای یک کلیک گوش دهید.

• برای یک دسته سیم بکسل جهانی، هر سیم را با سیم ماشین راست مطابقت دهید. انتهای سیم ها را بردارید. از اتصال دهنده های چین دار استفاده کنید یا سیم ها را به هم لحیم کنید. قبل از اتصال، لوله انقباض حرارتی را روی محل اتصال بکشید. پس از اتصال، از یک تفنگ حرارتی برای جمع کردن لوله و آب بندی آن استفاده کنید.

• سیم زمین را به یک نقطه فلزی تمیز روی ماشین وصل کنید.

4. اتصالات را تست کنید
   باتری را دوباره داخل کنید. از یک مولتی متر برای بررسی ولتاژ و تداوم در هر نقطه استفاده کنید. چراغ‌ها، سیگنال‌ها و ویژگی‌های دسته سیم بکسل خودرو خود را روشن کنید. مطمئن شوید که همه چیز کار می کند. اگر مشکلی وجود دارد، سیم کشی خود را بررسی کنید و سیم های شل یا اشتباه را تعمیر کنید.

5. بررسی نهایی
   به هر اتصال نگاه کنید. مطمئن شوید که آنها سفت هستند، بدون سیم برهنه یا انتهای شل. اگر مشکلی دیدید، همین الان آن را برطرف کنید. آزمایش قبل از اتمام کار باعث صرفه جویی در زمان و دردسر بعدی می شود.

توجه: همیشه از نمودار سیم کشی ماشین خود استفاده کنید. این باعث می شود نصب شما ایمن و درست کار کند.

ایمن سازی و محافظت از سیم ها

پس از اتصال سیم خودکار، باید سیم ها را ایمن نگه دارید. این مرحله به ماشین شما و دسته سیم بکسل شما کمک می‌کند دوام بیشتری داشته باشد.

• سیم‌ها را بر اساس کاری که انجام می‌دهند گروه بندی کنید و مسیریابی کنید
  و آنها را در مسیرهای امن اجرا کنید. از قطعات داغ موتور، لبه های تیز و قطعات متحرک دوری کنید. هنگامی که سیم ها از سوراخ های فلزی عبور می کنند، از گیره ها استفاده کنید.

• از مواد محافظ استفاده کنید
  در اینجا جدولی از مواد محافظ رایج و کارهایی که آنها انجام می دهند آورده شده است:

  نوع ماده محافظ	ویژگی های کلیدی	بهترین استفاده
  لوله انعطاف پذیر راه راه	بازدارنده شعله، نقطه ذوب بالا	محفظه های موتور
  آستین خود بسته	نصب آسان، مقاوم در برابر سایش	مناطق خمشی
  بسته بندی بافته شده	ضد شعله، محافظ دمای بالا	من
  لوله انقباض حرارتی	آب بندی در برابر مایعات، عایق	مفاصل سیم
  آستین قابل افزایش	انعطاف پذیر، بادوام	لوله هارنس
  آستین فایبرگلاس	مقاومت در برابر حرارت شدید	موتورها، ژنراتورها
  زیپ کراوات و نوار	ایمن، بسته، محافظت کنید	همه شاخه های مهار

• برای ثابت نگه داشتن سیم ها از زیپ استفاده کنید. آنها را هر چند اینچ قرار دهید تا از حرکت سیم ها جلوگیری شود.

• سیم ها را با چسب بپیچید یا از آستین ها برای ایمنی بیشتر در برابر گرما، آب و مالش استفاده کنید.

• برای بکسل کردن دسته سیم‌ها در زیر خودرو، از لوله یا آستین‌های محکم برای محافظت در برابر زباله‌های جاده استفاده کنید.

• برچسب گذاری و سازماندهی
  هر سیم یا کانکتور را برچسب بزنید. از برچسب‌های چسبنده یا برچسب‌های حرارتی استفاده کنید. این کار تعمیرات یا ارتقاء را بعدا آسان تر می کند.

• قبل از نهایی کردن دوباره تست کنید
  قبل از اتمام، یک بار دیگر همه سیم ها را تست کنید. از مولتی متر خود برای بررسی ولتاژ و تداوم استفاده کنید. تمام چراغ ها و ویژگی های دسته سیم بکسل خود را روشن کنید. مطمئن شوید که همه چیز همانطور که باید کار می کند.

نکته: اگر مشکلی پیدا کردید، قبل از اینکه همه چیز را ببندید، آن را برطرف کنید. رفع آن در حال حاضر بسیار ساده تر از بعد است.

• Finish Up
  همه پوشش‌ها یا پانل‌هایی را که برداشته‌اید برگردانید. دوبار بررسی کنید که همه سیم ها سالم و محافظت شده باشند. نصب دسته سیم خودکار شما اکنون انجام شده است!

با دنبال کردن این مراحل، مطمئن می شوید که سیم کشی شما ایمن، مرتب و آماده استفاده است. چه یک دسته سیم بکسل یا یک دسته سیم کامل خودکار اضافه کنید، کار دقیق بهترین نتایج را به شما می دهد.

تست و عیب یابی خودرو

تست توابع الکتریکی

پس از قرار دادن دسته سیم جدید، بررسی کنید که آیا همه چیز کار می کند یا خیر. ابتدا به تمام سیم ها نگاه کنید. مطمئن شوید که هر سیم رنگ و طول مناسبی دارد. بررسی کنید که مخاطبین تمیز باشند. به دنبال سیم هایی باشید که شکسته اند یا عایق ندارند. سپس از یک مولتی متر برای تست اتصال کوتاه استفاده کنید. همچنین بررسی کنید که آیا سیم ها از سر به انتها متصل هستند یا خیر. این به شما کمک می کند تا قبل از روشن کردن خودرو مشکلات را پیدا کنید.

سیستم زمین را نیز بررسی کنید. تمام سیم های زمین را به فلز تمیز و بدون رنگ وصل کنید. اگر زمین سست یا کثیف باشد، چراغ ها ممکن است سوسو بزنند یا کار نکنند. سعی کنید هر یک از سیم های زمین را یکی یکی در حالی که ماشین در حال کار است جدا کنید. مراقب تغییرات باشید این به شما کمک می‌کند زمین‌های ضعیف یا سیم‌هایی را پیدا کنید که برق را اشتباه ارسال می‌کنند.

در اینجا یک چک لیست برای آزمایش وجود دارد:

• همه چراغ ها، سیگنال ها و سایر ویژگی ها را روشن کنید.

• از یک مولتی متر برای بررسی ولتاژ در هر نقطه استفاده کنید.

• آزمایش افت ولتاژ را در نقاط اصلی برق انجام دهید.

• هر مدار را تست کنید ببینید وصل می شود یا خیر.

• به همه کانکتورها نگاه کنید تا مطمئن شوید که محکم قرار می گیرند و پین ها درست هستند.

• هر اتصال را به آرامی بکشید تا ببینید قوی است یا خیر.

• برای خودروهای الکتریکی، آزمایش عایق ولتاژ بالا را انجام دهید.

نکته: همیشه روی سیم ها و اتصالات خود برچسب بزنید. این باعث می شود که بعداً مشکلات را آسان تر برطرف کنید.

اشتباهات رایج و راه حل ها

حتی اگر مراقب باشید، ممکن است اشتباهات سیم کشی رخ دهد. در اینجا برخی از مشکلات رایج و نحوه رفع آنها آورده شده است:

• آسیب مکانیکی : سیم ها ممکن است در اثر لرزش یا مالش فرسوده شوند. برای ایمن نگه داشتن سیم ها از قطعات تیز یا متحرک، از گیره ها و آستین ها استفاده کنید.

• خطاهای الکتریکی : عایق بد یا شل بودن کانکتورها می تواند باعث اتصال کوتاه یا مدار باز شود. همیشه اتصالات خود را بررسی کنید و از ابزارهای چین دار خوب استفاده کنید.

• اتصال زمین نادرست : زمین های ضعیف یا از دست رفته می تواند باعث شود چراغ ها یا چیزهای دیگر کار نکنند. قبل از اتصال سیم های زمین، فلز را تمیز کنید. برای چسبندگی قوی از واشرهای ستاره ای استفاده کنید.

• اتصالات سیم‌کشی اشتباه : به هم زدن سیم‌های ترمز، دم یا چراغ‌های راهنما می‌تواند باعث اشتباه کارکردن شود. نمودارهای سیم کشی را دنبال کنید و از سیم هایی با رنگ های مختلف استفاده کنید.

• حفاظت ضعیف سیم : سیم‌های بدون روکش ممکن است در اثر گرما، آب یا لرزش آسیب ببینند. تمام سیم ها را با لوله یا غلاف بپوشانید و اغلب آنها را بررسی کنید.




اگر بعد از اتمام کار با مشکل برق مواجه شدید، این مراحل را امتحان کنید:

1. ببینید مشکل چقدر بزرگ است. تصمیم بگیرید که آیا باید یک قسمت را تعمیر کنید یا کل مهار را تغییر دهید.

2. به همه سیم ها برای آسیب، زنگ زدگی یا شل شدن انتهای آن نگاه کنید.

3. هر مدار را برای اتصال خوب و ولتاژ مناسب تست کنید.

4. سیم های شل شده را دوباره وصل کنید و بررسی کنید که آیا همه چیز کار می کند یا خیر.

5. اگر هنوز مشکل دارید، از یک متخصص کمک بخواهید.

مشکل	علامت	راه حل
زمین سست	سوسو زدن یا چراغ های خاموش	اتصالات زمین را تمیز و ایمن کنید
عایق آسیب دیده	اتصالات کوتاه	سیم کشی را تعویض یا محافظت کنید
اتصال ضعیف کانکتور	عملکرد متناوب	کانکتورها را دوباره پر کنید یا تعویض کنید
سیم کشی مختلط	چراغ ها/سیگنال های اشتباه	نمودارها را دنبال کنید، از کدهای رنگی استفاده کنید

توجه: بررسی و آزمایش سیم کشی اغلب به شما کمک می کند تا مشکلات کوچک را قبل از بدتر شدن پیدا کنید.

اکنون می دانید که چگونه هر مرحله را برای یک گاوصندوق انجام دهید نصب دسته سیم خودکار . برنامه ریزی از قبل، انتخاب مواد قوی و رعایت قوانین ایمنی کمک زیادی می کند.

• تسمه ای را انتخاب کنید که متناسب با ماشین شما باشد و به شما امکان می دهد بعداً ارتقاء دهید.

• از قطعات خوب استفاده کنید تا سیم کشی بیشتر دوام بیاورد و کمتر بشکند.

• قبل از اتمام کار، همه اتصالات را بررسی کنید.

• سعی کنید اشتباهاتی مانند پرکردن بد یا استفاده از کانکتورهای اشتباه مرتکب نشوید.

دوباره به کار خود نگاه کنید اگر مطمئن نیستید، با یک متخصص صحبت کنید. این مراحل به شما کمک می کند کار را به خوبی تمام کنید و ماشین خود را به درستی کار کنید.

سوالات متداول

نصب یک دسته سیم خودکار چقدر طول می کشد؟

اکثر افراد در عرض 20 تا 40 ساعت کار را تمام می کنند. اگر به آرامی کار کنید و هر مرحله را بررسی کنید، می توان

اگر مبتدی هستم می توانم سیم کش نصب کنم؟

بله، شما می توانید! هر مرحله را دنبال کنید، از ابزار مناسب استفاده کنید و نمودار سیم کشی ماشین خود را بخوانید. صبر و کار دقیق به شما کمک می کند تا موفق شوید.

اگر سیم نرسید چه کار کنم؟

سعی کنید مسیر سیم را برای تناسب بهتر تغییر دهید. اگر باز هم کوتاه است، از یک پسوند مناسب با کانکتورهای منطبق استفاده کنید. برای ایمنی، همیشه محل اتصال را با لوله انقباض حرارتی بپوشانید.

چگونه بفهمم که ارتباطات من خوب است؟

از یک مولتی متر برای بررسی ولتاژ و تداوم استفاده کنید. هر اتصال را به آرامی بکشید. اگر چیزیر را به آرامی و با دقت انجام دهند. آهسته پیش بروید، هر مرحله را دنبال کنید و با پروژه ماشین خود نتایج خوبی خواهید دید.

از کجا می توانم سیم های با کیفیت را پیدا کنم؟

شما می توانید Fuzhou Fuqiang Precision Co., Ltd. را برای دسته سیم های خودرو با کیفیت بالا و گواهی شده بررسی کنید. آنها راه حل های سفارشی و مواد قابل اعتماد را برای بسیاری از مدل های خودرو ارائه می دهند.

نکته: همیشه مهارهایی را انتخاب کنید که با استانداردهای ISO و IATF مطابقت داشته باشند تا بهترین ایمنی و عملکرد را داشته باشند.
