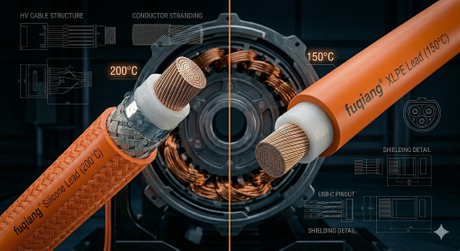

5 حقیقت تکان دهنده: لاستیک سیلیکونی در مقابل XLPE برای سیم های سرب موتور EV (راهنمای 2026)

در محیط پر خطر مهندسی سیستم انتقال قدرت خودروهای الکتریکی (EV)، بحث بین لاستیک سیلیکون و پلی اتیلن متقاطع (XLPE) برای سیم‌های سربی موتور بیش از یک موضوع اولویت است - این یک تصمیم مهم است که بر مدیریت حرارتی، راندمان مونتاژ و قابلیت اطمینان طولانی مدت خودرو تأثیر می‌گذارد. همانطور که به سال 2026 می رویم، تقاضا برای چگالی توان بالاتر در موتورهای کششی، دمای عملیاتی را به محدودیت های مواد سنتی نزدیک تر کرده است. این راهنما تجزیه و تحلیل عمیقی از این دو غول عایق ارائه می‌کند و مقاومت دی‌الکتریک , کلاس حرارتی و حالت‌های شکست مکانیکی آنها را مقایسه می‌کند تا به شما کمک کند تعیین کنید کدام 'برنده' برای معماری خاص 800 ولت یا 400 ولت شماست.

1. عامل انعطاف پذیری: لبه استراتژیک سیلیکون در موتورهای فشرده

سیم های سربی موتور اغلب نیاز به مسیریابی پیچیده در محدوده های محکم محفظه موتور و جعبه ترمینال دارند. در سیستم‌های درایو الکتریکی مدرن «3 در 1»، فضا بسیار عالی است.

• لاستیک سیلیکونی: به دلیل انعطاف پذیری استثنایی خود در طیف وسیعی از دما شناخته شده است. این اجازه می دهد تا بسیار محکم تری را شعاع خمشی بدون ایجاد فشار بر هادی مسی ایجاد کنید. این برای کاهش ردپای مجموعه موتور بسیار مهم است.

• XLPE: به طور قابل توجهی سفت تر است. در حالی که می توان آن را به صورت 'انعطاف پذیر' فرموله کرد، معمولاً به فضای نصب بزرگتری نیاز دارد. در محیط‌های خودرویی با ارتعاش بالا، سفتی XLPE می‌تواند منجر به تنش مکانیکی در پایانه‌های چین شود ، در صورتی که به‌خوبی از تنش خارج نشود.

بینش صنعت: با توجه به استاندارد IPC-WHMA-A-620 ، حفظ تنش مناسب برای اتصالات ولتاژ بالا حیاتی است. انطباق طبیعی سیلیکون آن را به گزینه ای 'ایمن' برای مونتاژ دستی در محله های تنگ تبدیل می کند.

2. عملکرد حرارتی: کلاس H در مقابل کلاس D/E

با فشار برای شارژ سریع و پیمایش پایدار با سرعت بالا، گرمای تولید شده در سیم پیچ های موتور افزایش می یابد.

• لاستیک سیلیکونی: به طور معمول برای -50 درجه سانتیگراد تا +200 درجه سانتیگراد (کلاس H/S) درجه بندی می شود. خواص مکانیکی خود را حتی زمانی که در طول رویدادهای اوج گشتاور موتور تحت بارهای حرارتی موقت قرار می گیرد حفظ می کند.

• XLPE: معمولاً تا 125 درجه سانتیگراد یا 150 درجه سانتیگراد (کلاس D/E) درجه بندی می شود. در حالی که XLPE مقاومت عالی در برابر دمای اتصال کوتاه (تا 250 درجه سانتیگراد) دارد، دمای کار مداوم آن کمتر از سیلیکون درجه بالا است.

تجزیه و تحلیل داده ها: مقایسه عملکرد مواد

3. چقرمگی مکانیکی و حالت های شکست

بزرگترین نقطه ضعف سیلیکون شکنندگی مکانیکی آن، به ویژه حساسیت بریدگی آن است.

• حالت شکست (سیلیکون): اگر عایق در حین مونتاژ توسط یک لبه تیز سوراخ شود، پارگی می تواند به راحتی در زیر پروفیل های لرزش 20G یک پیشرانه EV منتشر شود. این اغلب به یک نوار فایبر گلاس اضافی برای دستیابی به مقاومت سایشی لازم نیاز دارد.

• حالت شکست (XLPE): XLPE فوق العاده سخت است. استانداردهای سایش رعایت می کند . ISO 6722 را به راحتی با این حال، اگر فرآیند اتصال متقابل شیمیایی در طول تولید ناسازگار بود، حالت شکست آن اغلب به 'ترک استرس' مربوط می شود.

4. مقاومت در برابر مایعات و پیری محیطی

سیم‌های سربی موتور اغلب در معرض ATF (سیال انتقال خودکار) یا روغن‌های دی الکتریک تخصصی در طراحی‌های موتورهای مدرن با روغن خنک می‌شوند.

داده های چرخه حیات و مقاومت شیمیایی

برای موتورهای روغن خنک، XLPE برنده واضح است مگر اینکه از فلوروسیلیکن تخصصی (و گران قیمت) (FSR) استفاده شود. سیلیکون استاندارد زمانی که در روغن موتور داغ در طول چرخه عمر 15 ساله غوطه ور شود، تحلیل می رود.

5. راندمان الکتریکی در معماری 800 ولت

برای موتورهای با فرکانس بالا، تلفات دی الکتریک اهمیت دارد. XLPE ثابت دی الکتریک کمتری نسبت به سیلیکون دارد. این منجر به جریان‌های نشتی خازنی کمتری می‌شود که می‌تواند کارایی کلی واحد درایو را به‌طور نامحسوس بهبود بخشد. برای مهندسانی که به دنبال کاهش هر 0.1 درصد بازدهی از یک چرخه WLTP هستند، XLPE یک مزیت فنی جزئی ارائه می دهد.

برای کسانی که قطعات با کارایی بالا را تامین می کنند، a تامین کننده سیم سرب موتور قابل اعتماد که می تواند هر دو ماده را فراهم کند برای آزمایش A/B در مرحله نمونه اولیه ضروری است.

سوالات متداول: انتخاب سیم سرب مناسب

Q1: آیا می توانم از سیم های سیلیکونی بدون نوار فایبر گلاس استفاده کنم؟

A: فقط در صورتی که مسیریابی کاملاً از تماس مکانیکی محافظت شود. برای سرنخ های موتور، یک نوار فایبر گلاس لاکی برای جلوگیری از پارگی در حین نصب و بهبود نیروی خروجی در کانکتور بسیار توصیه می شود.

Q2: آیا XLPE برای تولید انبوه مقرون به صرفه تر است؟

ج: بله. XLPE عموماً در هر متر ارزان‌تر است و چقرمگی مکانیکی آن در مقایسه با ماهیت ظریف سیلیکون، امکان پردازش سریع‌تر و خودکار (بره‌کردن و چین) را فراهم می‌کند.

Q3: کدام عایق برای سیستم های شارژ 2026 'Ultra-Fast' بهتر است؟

پاسخ: از آنجایی که سرنخ های شارژ و سرنخ های موتور هر دو با بارهای حرارتی بالایی روبرو هستند، سیلیکون اغلب برای کابل دسته شارژ (انعطاف پذیری) ترجیح داده می شود، در حالی که XLPE برای سرنخ های موتور داخلی (دوام و مقاومت در برابر روغن) در حال افزایش است.

نتیجه گیری

هیچ برنده 'جهانی' وجود ندارد. لاستیک سیلیکون برای کاربردهای کلاس H (200 درجه سانتیگراد) و مسیریابی سخت و پیچیده که در آن انعطاف پذیری پادشاه است، برنده است. با این حال، XLPE برای تولید انبوه خودکار ، محیط‌های خنک‌شده با روغن، و برنامه‌هایی که در آنها «ضد گلوله» مکانیکی مورد نیاز است، برنده است.

توصیه متخصص: برای مدل‌های EV 2026، از XLPE برای سرنخ‌های موتور غوطه‌ور در روغن و از سیلیکون ذخیره‌شده برای اتصالات خارجی و با حرارت بالا با هوا خنک استفاده کنید.
