7 fatores críticos para a escolha de cabos de energia de alta tensão EV em 2026

Ao projetar veículos elétricos modernos, selecionar os cabos de alimentação de alta tensão EV corretos não se trata mais apenas de transportar corrente; trata-se de gerenciar riscos de fuga térmica, garantir a compatibilidade eletromagnética (EMC) e manter a durabilidade a longo prazo sob vibrações severas. Muitos engenheiros automotivos lutam com a degradação dos cabos causada por ciclos térmicos ou falhas na blindagem, o que pode levar a desligamentos catastróficos do sistema. Este guia fornece um roteiro definitivo para a seleção de cabos de alta tensão que atendam aos rigorosos padrões ISO 19642 , garantindo que seu trem de força permaneça eficiente e seguro. Exploraremos as nuances técnicas dos materiais condutores, da química do isolamento e da eficácia da blindagem para ajudá-lo a otimizar sua arquitetura EV 2026.

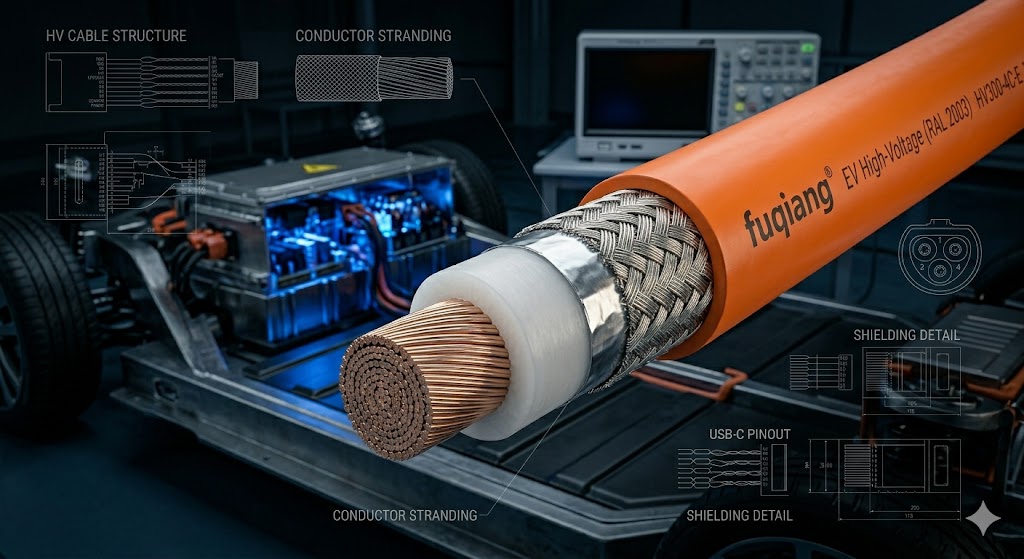

1. Compreendendo o material do condutor e a precisão AWG

O núcleo de qualquer sistema de alta tensão é o condutor. Em 2026, a indústria mudou além dos simples debates sobre cobre versus alumínio para se concentrar no cobre de alta condutividade livre de oxigênio (OFHC) e em ligas de alumínio avançadas. A área da seção transversal, medida em mm² ou AWG (American Wire Gauge) , deve ser calculada com base nas demandas de corrente contínua e pico de pico durante aceleração rápida.

2. Química de Isolamento: XLPE vs. Borracha de Silicone

O isolamento é a principal defesa contra a ruptura dielétrica. Para ambientes de alta tensão (600 V CA/900 V CC e superiores), a escolha normalmente recai entre Polietileno Reticulado (XLPE) e Borracha de Silicone.

• XLPE oferece tenacidade mecânica e resistência química superiores.

• O silicone oferece flexibilidade incomparável, o que é fundamental para um roteamento preciso em baterias compactas.

Análise de dados: isolamento de nível industrial vs. comercial

3. Eficácia da blindagem e mitigação de EMI

Cabos de alta tensão atuam como antenas para interferência eletromagnética (EMI) . Para proteger sinais e sensores de controle sensíveis de baixa tensão, é obrigatória uma arquitetura de blindagem robusta. Isso geralmente envolve uma combinação de trança de cobre estanhado e folha de alumínio para atingir pelo menos 95% de cobertura.

Nota do especialista: A blindagem é tão boa quanto a sua terminação. A blindagem inadequada de 360° na interface do conector é uma das principais causas de vazamento de EMI em circuitos inversor-motor.

4. Durabilidade Mecânica e Força de 'Pull-Off'

No ambiente automotivo, os cabos estão sujeitos a vibrações constantes de 5G a 20G. A força de extração (N/mm²) da ligação terminal-cabo deve exceder os padrões IPC-WHMA-A-620 para evitar contato intermitente.

Ciclo de vida comparativo e métricas de teste

5. Modos de falha: o custo de uma engenharia deficiente

Ignorar o envelhecimento térmico é o “modo de falha” mais comum no projeto de cabos EV. Se um cabo for subdimensionado ou não tiver o retardamento de chama adequado do VW-1 , o isolamento irá fragilizar com o tempo. Isso leva a microfissuras, entrada de umidade e, eventualmente, a uma falha de isolamento de alta tensão . De acordo com pesquisas sobre De acordo com os Padrões de Segurança Elétrica Automotiva (IEEE) , as falhas de isolamento são responsáveis ​​por quase 15% dos desligamentos inesperados de veículos.

6. Conformidade com Normas Internacionais

Certifique-se de que seu fornecedor cumpra as UL 758 e ISO 19642 . séries Esses padrões determinam tudo, desde a espessura do isolamento até a densidade da fumaça produzida durante um incêndio. Para os mercados globais, A conformidade com a IEC 60332 garante que os cabos atendam aos requisitos internacionais de segurança de propagação de chamas.

7. Fornecimento estratégico e soluções industriais

Para fornecedores de nível 1 que buscam mitigar os riscos da cadeia de suprimentos e, ao mesmo tempo, manter o alto desempenho, integrando um sistema comprovado A solução de chicote de alta tensão é vital. A utilização de montagens pré-validadas reduz o risco de erros de crimpagem manual e garante baixa resistência de contato consistente.

Dicas profissionais: evitando erros comuns

• A armadilha do raio de curvatura: Nunca exceda um raio de curvatura menor que 6x o diâmetro externo do cabo. Fazer isso sobrecarrega a blindagem e leva a pontos de calor.

• Conformidade com o código de cores: Em 2026, o laranja (RAL 2003) continua sendo a cor obrigatória para circuitos de alta tensão para alertar os socorristas. Nunca use preto ou vermelho para linhas HV.

Perguntas frequentes: cabos EV de alta tensão

P1: Posso usar cabos industriais padrão para motores EV?

R: Não. Os cabos industriais padrão não são classificados para a exposição química específica (líquidos refrigerantes) e perfis de vibração (ISO 16750) necessários para a segurança automotiva.

Q2: Qual é o benefício do cobre estanhado em relação ao cobre puro?

R: O cobre estanhado oferece resistência superior à oxidação, o que é fundamental para manter a baixa resistência na interface do terminal durante a vida útil do veículo de 15 anos.

P3: Como o 'Efeito Pele' afeta a seleção do cabo HV?

R: Embora HVDC seja a corrente primária, a ondulação CA do inversor pode causar o efeito pelicular. O uso de condutores com fios finos (Classe 5 ou 6) ajuda a gerenciar isso e aumenta a flexibilidade.

Conclusão

A seleção de cabos de energia de alta tensão para veículos elétricos em 2026 exige um equilíbrio entre a ciência dos materiais e a adesão rigorosa a padrões de segurança como a ISO 19642 . Ao priorizar a eficácia da blindagem , , a estabilidade térmica e a resistência à tração mecânica , você garante a longevidade e a segurança do trem de força elétrico.

Pronto para atualizar sua arquitetura EV? Consulte um especialista certificado em chicotes elétricos para validar suas classificações atuais e requisitos de isolamento hoje mesmo.
