In die vinnig ontwikkelende wêreld van waterstofbrandstofselvoertuie (HFCV's), is die integriteit van die waterstoftenk-O-ring die dun lyn tussen 'n hoëverrigting-aandrywingstelsel en 'n katastrofiese mislukking. Namate bergingsdruk 70 MPa (700 bar) klim, staar die bedryf 'n stille moordenaar in die gesig: in 2026 tot vinnige gasdekompressie (RGD) , ook bekend as plofbare dekompressie.
Wanneer waterstof - die kleinste molekule in die heelal - 'n elastomeer onder uiterste druk deurdring en daardie druk skielik vrygestel word, sit die gas wat in die seël vasgevang is, heftig uit en skeur die materiaal van binne na buite. Hierdie gids ondersoek die kritieke faktore in die keuse en ontwerp van robbe om die unieke 'permeasie-uitbreiding'-siklus van waterstofstelsels te oorleef.
Anders as hidrouliese stelsels, gedra waterstofgas volgens die wette van hoëdrukoplosbaarheid. Onder 700 bar se druk word waterstofmolekules in die mikro-leemtes van die O-ringmateriaal gedwing.
Die versadigingsfase: By bestendige toestand bereik die O-ring gasversadiging.
Die dekompressiefase: Tydens 'n vinnige ventilasie- of stelselafskakeling, daal die eksterne druk. Die waterstof binne die seël kan nie vinnig genoeg uitdiffundeer nie, wat lei tot interne druk wat die materiaal se elastisiteitsmodulus oorskry.
Die mislukkingsmodus: Interne skeuring en 'blase' vind plaas, wat lei tot 'n permanente verlies van seëlkrag en uiteindelike lekkasie.
Om RGD te bestry, moet die materiaal hoë hardheid (Shore A) en uitsonderlike breuktaaiheid hê . Standaard NBR- of EPDM-seëls wat in tradisionele motortoepassings gebruik word, sal byna onmiddellik in 'n waterstof-hoëdruk-omgewing misluk.
Eiendom |
Waterstofgraad FKM/HNBR (ISO 23936-2) |
Standaard motor EPDM |
Hardheid (Shore A) |
85 - 95 |
60 - 75 |
Kompressie Stel |
< 15% by 150°C |
> 25% |
RGD-weerstandgradering |
1.0 (Geen krake) |
Misluk (volledige breuk) |
Bedryfsdruk |
Tot 1050 bar |
< 20 bar |

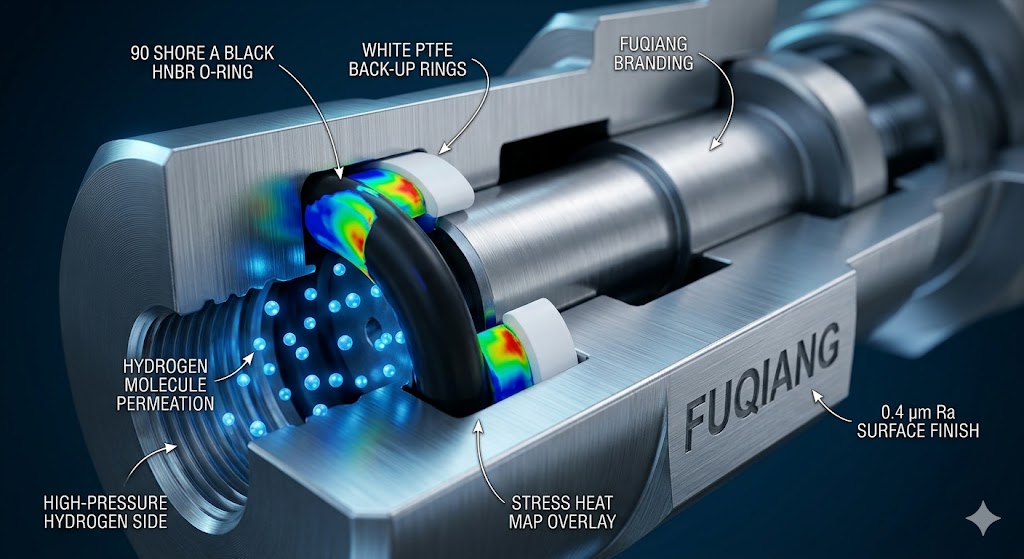

Deskundige Insig: In 2026 het die industrie gestandaardiseer op 90 Shore A HNBR of gespesialiseerde Lae-temperatuur FKM vir waterstoftenkkleppe om buigsaamheid by -40°C te handhaaf terwyl dit RGD teen 700 bar weerstaan.
Die meganiese behuising van die waterstof-hoëspanning-kragstelsel of opgaartenk is net so noodsaaklik soos die rubber self.
Vulverhouding: Vir waterstoftoepassings moet die groefvulling ongeveer 75% tot 85% wees . Dit laat die O-ring genoeg 'asemhalingsruimte' toe om effens uit te sit tydens dekompressie sonder om teen die metaalbehuizing vasgedruk te word.
Ekstrusiegapings: By 70 MPa sal selfs 'n klein spelinggaping tot Seal Ekstrusie lei . Hoëmodulus PTFE-rugsteunringe is verpligtend om te verhoed dat die elastomeer in die gaping gedwing word.
Behalwe RGD, misluk waterstofseëls dikwels as gevolg van spiraalversaking tydens hoëdruksiklusse. As die wrywingskoëffisiënt van die O-ring te hoog is, kan die seël draai soos die tenk uitsit en saamtrek onder druk, wat lei tot skuifspanning wat krake inisieer.
Parameter |
Optimaal vir waterstof (70 MPa) |
DIY/Laedrukstandaard |
Oppervlakafwerking (Ra) |
0,4 - 0,8 μm |
1,6 - 3,2 μm |
Strekverhouding |
1% tot 3% |
Tot 5% |
Druk (kompressie) |
15% - 20% |
20% - 30% |
Rugsteun ringe |
Verpligtend (twee kante) |
Nie vereis nie |
Wanneer seëls vir NEV Battery Pack Harnasse of waterstofberging verkry word, maak seker dat die verskaffer 'n NORSOK M-710 of ISO 23936-2 toetsverslag verskaf. Hierdie standaarde onderwerp die seëls aan veelvuldige vinnige dekompressie-siklusse om te verseker dat die materiaal die 'inflasie-deflasie' stres kan weerstaan sonder mikro-kraak.
Prioritiseer altyd Gesertifiseerde waterstof-seëloplossings om te verseker dat u stelsel aan die veiligheidsvereistes vir die 2026-wêreldmark voldoen.
V1: Kan ek silikoon O-ringe vir waterstoftenks gebruik?
A: Nee. Silikoon het uiters hoë gasdeurlaatbaarheid. Waterstof sal deur silikoon beweeg asof dit 'n spons is, wat lei tot groot brandstofverlies en 'n plofgevaar in geslote ruimtes.
V2: Beïnvloed temperatuur RGD?
A: Ja. By laer temperature word elastomere meer bros, wat hulle aansienlik meer vatbaar maak vir RGD-breking. Waterstoftenks moet gegradeer word vir -40°C tot +85°C (Klas 1) om rekening te hou met die Joule-Thomson-verkoelingseffek tydens vinnige hervulling.
V3: Hoe gereeld moet waterstoftenkseëls vervang word?
A: Die meeste 2026-motorontwerpe mik op 'n lewensiklus van 15 jaar . As die stelsel egter 'n noodontluchtingsgebeurtenis (Snelle Dekompressie) ondergaan, moet die O-ringe vir blase geïnspekteer word en vervang word indien enige oppervlakvervorming bespeur word.
Gevolgtrekking
Om plofbare dekompressie in waterstoftenk-O-ringe te vermy, vereis 'n trifekta van ingenieurswese: hoë-hardheid RGD-bestande materiale , presiese groefgeometrie , en die integrasie van PTFE-rugsteunringe . Deur ISO 23936-2- maatstawwe te volg, kan ingenieurs die risiko van seëlmislukking uitskakel en die langtermynveiligheid van voertuie met geen emissies verseker.
